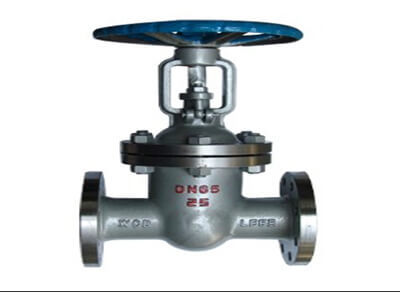

不銹鋼閘閥閥體與閥蓋結構

由于不銹鋼閘閥通常應用于大口徑管道上,所以閥體與閥蓋多采用法蘭連接。閥體要容納垂直放置并做升降運動的圓盤狀閘板,因而閥體內腔高度較大閥體截面的形狀主要取決于公稱壓力,如低壓不銹鋼閘閥閥體可設計成扁平狀的,以編小其結構長度,高,中壓不銹鋼閘閥閥體多設計成圓形或喇叭口形,以提高其求壓能力,減小壁厚。閥體形狀還與閥體材料及制造工藝有關。

不銹鋼閘閥閥體與閥蓋的連接結構通常有5種:螺紋式閥蓋,活接頭式閥蓋,螺栓連接閥蓋,焊接閥蓋和壓力自密封閥蓋。

1，螺紋式閥蓋是最簡單的設計結構,通常只用于不需要經常拆卸的小口徑閥門,成本較低的銅合金閥門等。

2，活接頭式閥蓋主要用于銅合金類閥門,但是活接頭結構更便于維修和維護拆卸。

3，螺栓連接閥蓋是最常用的連接結構,當今工業用不銹鋼閘閥大多數采用該結構。與螺紋式和活接頭式連接結構不同的是,螺栓連接閥蓋結構中閥體和閥蓋之間的連接需要墊片密封。

4，不銹鋼閘閥焊接閥蓋

對于規格(1 = 1/2 ~ 20. 0254),磅級介于Class800 ~ 2500之間,不需要拆卸的緊湊型鋼制閥門來說,焊接閥蓋是最常用的結構。與壓力密封閥蓋相似的是,焊接閥蓋閥門比螺栓連接閥蓋閥門的重量要輕。

5，壓力自密封閥蓋是靠閥體內介質壓力作用于閥體與閥蓋間的金屬密封環或柔性石墨密封環上實現密封，壓力自密封閥門閥腔內的壓力越高,作用于密封環上的力就越大,也就越容易實現密封，壓力自密封結構的閥門,重量一般要輕于螺栓連接閥蓋結構。
