活塞式減壓閥的工作原理及特點和缺點

時間: 2019-12-15 09:04:12 瀏覽次數：
活塞式減壓閥的結構及工作原理如圖一,a，b所示,其主要由閥體,閥蓋,彈簧,活塞,主調,副閥(脈沖閥)等部分組成。活塞式減壓閥的缺點是靈敏度較差，彈簧薄膜式減壓閥,波紋管式減壓閥和

活塞式減壓閥的結構及工作原理介紹如下:


活塞式減壓閥的結構及工作原理如圖一,a，b所示,其主要由閥體,閥蓋,彈簧,活塞,主調,副閥(脈沖閥)等部分組成。在閥體的下部裝有主閥彈簧11用以支承主閥10，使主閥與閥座處于密封狀態。閥體上部裝有活塞8,活塞活塞與主閥10的閥桿相配合待活塞8受到介質壓力推動主閥10,使主閥開啟。閥蓋內裝有壓縮彈簧，脈沖閥及膜片、帽蓋內裝有調節螺釘,調節彈簧以調節需要的工作壓力。

活塞式藏壓閥的工作原理如圖一中所示,當閥門工作時,順時針?lè)较蛐D(zhuǎn)調節螺釘1，壓下膜片4，頂開脈沖閥5,閥前壓力為P1的介質經過閥體內通道a經小室e,小室d和閥內通道b到達活塞的上部空間,克服下彈簧力,推下活塞8，打開主閥10。

當介質流過主閥,壓力下降為P2,經由閥體內通道c進人薄膜片下部空間,作用在薄膜片上與旋緊的上彈簧力相平衡,調節旋緊螺釘,使閥后壓力達到設定的值,運行中,當某種原因使閥后壓力P2:升高時,薄膜片由于下面的作用力變大而向上彎,脈沖閥關小,使得介質進人小室e和小室d的通道變窄,活塞口的下推力下降,主閥上升關小,壓力P2自動降下來:反之亦然?；钊綔p壓閥可保持壓力P2在一定的范圍內波動。
活塞式減壓閥

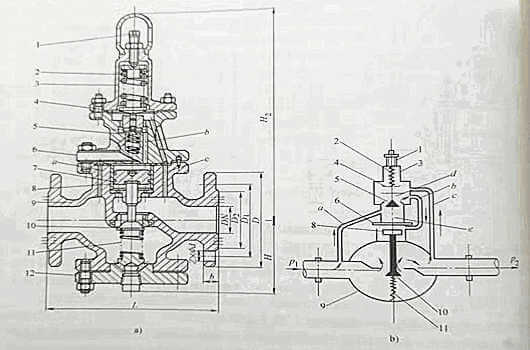

圖一活塞式減壓閥

【圖一中a為，活塞式減壓閥的結構】；【圖一中b為活塞式減壓閥的工作原理】

1-調節螺釘；2 -調節彈簧；3 -上蓋；4-膜片；5-脈沖閥；6-閥蓋；7-活塞環；8 -活塞；9-閥體；10-主閥；11-主閥彈簧；12 -底閥蓋


活塞式減壓閥的特點（優勢）


活塞式減壓閥的特點（優勢）是工作可靠,維修量小,減壓范圍較大,占地面積小,適用范圍廣?；钊綔p壓閥工作時,由于活塞在氣缸中的摩擦力較大,因此它適用于溫度較高,壓力較大的蒸汽和空氣等介質的管道工程上。


活塞式減壓閥的缺點


活塞式減壓閥的缺點是靈敏度較差，彈簧薄膜式減壓閥,波紋管式減壓閥和減壓穩壓閥分別如【圖二】,【圖三】和【圖四】所示。
彈簧薄膜式減壓閥

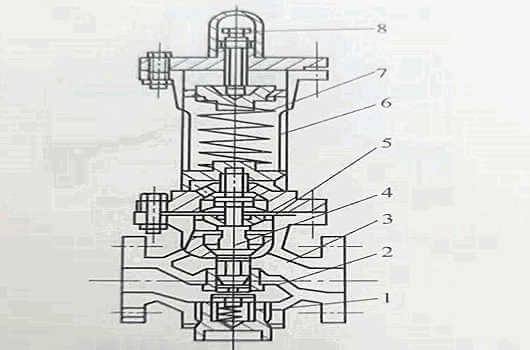

【圖二】彈簧薄膜式減壓閥

1-主閥彈簧；2-閥瓣；3-閥體；4-閥桿；5-薄膜；6-閥蓋；7 -調節彈簧；8一調整螺栓
波紋管式減壓閥
【圖三】波紋管式減壓閥

1 -調整螺栓；2 -調節彈簧；3 -波紋管；4-壓力通道；5 -閥瓣；6 -頂緊彈簧
減壓穩壓閥

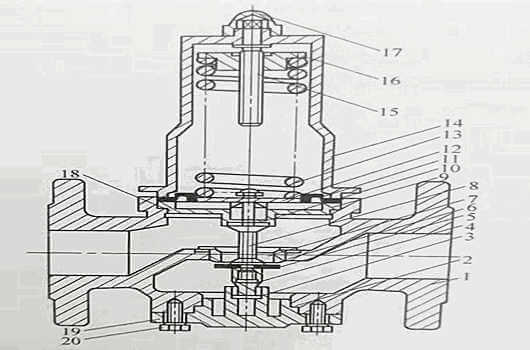

【圖四】減壓穩壓閥

1-閥體；2 -密封墊；3-導套；4-限位母；5-閥瓣；6-密封圈；7 -閥座；8-閥桿；9-活塞套；10 - O形密封圈；11 -膜片；12 -托盤；13；壓縮彈簧14-彈簧罩；15 -調節螺桿；16彈簧座；17 -蓋形螺母；18 -密封墊；19-下閥蓋；20 -螺母。
