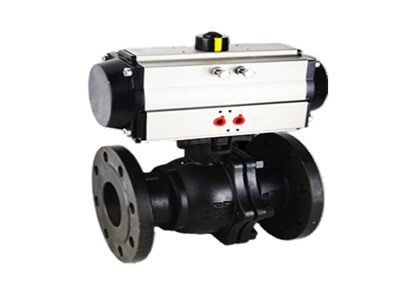

LDBAAP耐高溫耐磨硬密封氣動球閥

產品簡介
LDBAAP耐高溫耐磨硬密封氣動球閥結構圖閥體材質WCB,SS304,SS316,SS316L密封材料?PTFE,PPL(特選：石墨,硬密封）設計標準API6D,ANSIB1634法蘭連接API6D,ANSIB1610
訂購熱線：13250886677
產品介紹

LDBAAP耐高溫耐磨硬密封氣動球閥基本簡介

型號：LDBAAP
加工定制：否
材質：不銹鋼
連接形式：法蘭 類型
(通道位置)：二通式
驅動方式：氣動
流動方向：雙向
適用介質：蒸汽
壓力環境：常壓
 公稱通徑：15 mm
密封形式：軟密封型
工作溫度：常溫
標準：美標 形態：球式

LDBAAP耐高溫耐磨硬密封氣動球閥結構圖

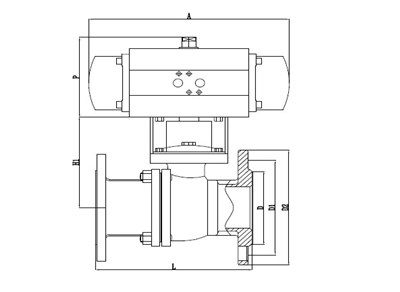

氣動球閥結構圖

技術參數

閥體參數

氣缸形式 雙作用,單作用

公稱壓力 CLASS150,300,400

環境溫度 -20℃～ 80℃

連接方式 法蘭式GB(特選JB,ANSI,JIS)

氣源壓力 雙作用4～8bar,單作用5～8bar

閥體材質 WCB,SS304,SS316,SS316L



球芯材質 SS,SS304,SS316,SS316L

功能選項

密封材料 PTFE,PPL(特選：石墨,硬密封）

防 爆 型 防爆等級：dIIBT4

工作溫度

C3：-30℃～150℃

信號反饋 X1機械無源信號,X2有源信號

C6：-30℃～250℃

手動功能 氣動閥可選手輪,手動開閥,關閥功能

C7：-30℃～350℃

調 節 型 輸入4-20mA信號,實現球閥調節功能

C8：-40℃～450℃





標準規范

附件選項

設計標準 API6D,ANSI B16.34

回 訊 器 也叫限位開關,遠程反饋開關信號

結構長度 API6D,ANSI B16.10

電 磁 閥 雙作用選兩位五通,單作用選兩位三通

法蘭連接 API6D,ANSI B16.10

三 聯 件 可對氣源穩壓,過濾,氣缸加潤滑油

連接法蘭尺寸 ANSI B16.5

手輪機構 轉動手輪機構,可實現手動開,關閥

實驗和檢驗 API6D,API598

電器定位器 輸入4-20mA信號,實現球閥調節功能



備 注 氣缸參數請另參考所選配的氣動執行器資料


LDBAAP耐高溫耐磨硬密封氣動球閥相關零件結構與選用材質

零件結構材質表



材質

序號

零件名稱

C

P

R

1

右閥體

A216-WCB

A351-CF8

A351-CF8M

2

螺母

A194-2H

A276-304

A276-316

3

墊片

PTFE,石墨金屬?gòu)?fù)合墊

4

螺栓

A193-B7

A276-304

A276-316

5

閥體

A216-WCB

A351-CF8

A351-CF8M

6

閥座

PTFE,尼龍（Nylon）,對位聚苯（PPL）,硬質合金（Hard Alloy）

7

球體

A182-F304

A182-F304

A182-F316

8

閥桿

A276-410

A276-304

A276-316

9

墊片

A276-304

A276-304

A276-316

10

填料

PTFE,柔性石墨

11

襯套

PTFE復合軸承

12

壓蓋

A216-WCB

A351-CF8

A351-CF8M

13

螺栓

A194-2H

A276-304

A276-304

14

螺栓

A194-2H

A276-304

A276-304

15

連接支架

A351-CF8

A351-CF8

A351-CF8

16

螺栓

A194-2H

A276-304

A276-304

17

連接套

A351-CF8

A351-CF8

A351-CF8

18

氣動裝置

LDP系列,LDSK系列,AW系列

19

位置指示器

塑料

LDBAAP耐高溫耐磨硬密封氣動球閥基本尺寸

主要外形連接尺寸Q641F(N,P,H,Y)-Class150

型號

DN

in

L

L1

L2

～H

D

D1

D2

C

F

n-Φd

執行器型號

LDBAAP15

15

1/2

108

141/159

71/83

204/235

89

60.5

35

10

1.6

4-Φ15

LD052P/LD063SK

LDBAAP20

20

3/4

117

141/159

71/83

209/240

99

69.9

43

10.5

1.6

4-Φ15

LD052P/LD063SK

LDBAAP25

25

1

127

159/211

83/95

214/256

108

79.2

51

11.5

1.6

4-Φ15

LD063P/LD083SK

LDBAAP32

32

1 1/4

140

211/248

95/107

257/277

117

88.9

64

13

1.6

4-Φ15

LD063P/LD105SK

LDBAAP40

40

1 1/2

165

248/269

107/123

274/292

127

98.6

73

14.5

1.6

4-Φ15

LD083P/LD105SK

LDBAAP50

50

2

178

248/269

107/123

290/300

152

120.7

92

16

1.6

4-Φ19

LD083P/LD105SK

LDBAAP65

65

2 1/2

190

269/345

123/152

310/335

178

139.7

105

18

1.6

4-Φ19

LD105P/LD125SK

LDBAAP80

80

3

203

269/345

123/152

346/368

191

152.47

127

19.5

1.6

4-Φ19

LD105P/LD125SK

LDBAAP100

100

4

229

345/409

152/172

378/410

229

190.5

157

24

1.6

8-Φ19

LD125P/LD160SK

LDBAAP125

125

5

356

409/438

172/187

425/450

254

215.9

186

24

1.6

8-Φ22

LD160P/LD190SK

LDBAAP150

150

6

394

550/600

215/240

468/531

279

241.3

216

25.5

1.6

8-Φ22

LD190P/LD210SK

LDBAAP200

200

8

457

633/730

262/730

583/618

343

298.5

270

28.5

1.6

8-Φ22

LD210P/LD240SK





主要外形連接尺寸Q641F(N,P,H,Y)-Class300

型號

DN

in

L

L1

L2

～H

D

D1

D2

C

F

n-Φd

執行器型號

LDBAAP15

15

1/2

140

141/159

71/83

204/235

95

65.7

35

14.5

1.6

4-Φ16

LD052P/LD063SK

LDBAAP20

20

3/4

152

141/159

71/83

209/240

117

82.5

43

15.8

1.6

4-Φ19

LD052P/LD063SK

LDBAAP25

25

1

165

211/248

95/107

214/265

124

88.9

51

17.6

1.6

4-Φ19

LD063P/LD083SK

LDBAAP32

32

1 1/4

178

211/248

95/107

269/287

133

98.4

64

19.1

1.6

4-Φ19

LD075P/LD092SK

LDBAAP40

40

1 1/2

190

248/269

107/123

282/292

155

114.3

73

20.6

1.6

4-Φ19

LD083P/LD105SK

LDBAAP50

50

2

216

269/315

123/141

290/325

165

127

92

22.3

1.6

8-Φ19

LD083P/LD105SK

LDBAAP65

65

2 1/2

241

269/345

123/152

310/357

191

149.2

105

25.4

1.6

8-Φ22

LD105P/LD125SK

LDBAAP80

80

3

283

345/409

152/172

346/368

210

168.3

127

28.6

1.6

8-Φ22

LD105P/LD140SK

LDBAAP100

100

4

305

409/438

172/187

418/443

254

200

157

31.8

1.6

8-Φ26

LD125P/LD160SK

LDBAAP125

125

5

381

438/550

187/215

460/503

279

234.9

186

35

1.6

8-Φ26

LD160P/LD190SK

LDBAAP150

150

6

403

550/600

240/262

518/563

318

269.9

216

36.6

1.6

12-Φ26

LD190P/LD210SK

LDBAAP200

200

8

502

633/730

262/330

583/618

381

330.2

270

41.3

1.6

12-Φ29

LD240P/LD270SK





主要外形連接尺寸Q641F(N,P,H,Y)-Class400

型號

DN

in

L

L1

L2

～H

D

D1

D2

C

F

n-Φd

執行器型號

LDBAAP15

15

1/2

165

141/211

71/95

204/235

95

65.7

35

14.5

6.4

4-Φ16

LD052P/LD063SK

LDBAAP20

20

3/4

190

159/211

83/95

240/252

117

82.5

43

15.8

6.4

4-Φ19

LD063P/LD083SK

LDBAAP25

25

1

216

211/248

95/107

257/265

124

88.9

51

17.6

6.4

4-Φ19

LD075P/LD092SK

LDBAAP32

32

1 1/4

229

248/269

107/123

269/287

133

98.4

64

20.6

6.4

4-Φ19

LD083P/LD105SK

LDBAAP40

40

1 1/2

241

248/315

107/141

282/292

156

114.3

73

22.3

6.4

4-Φ19

LD092P/LD105SK

LDBAAP50

50

2

292

269/345

123/152

300/325

165

127

92

25.4

6.4

8-Φ19

LD105P/LD125SK

LDBAAP65

65

2 1/2

330

345/438

152/187

335/357

190

149.2

105

28.6

6.4

8-Φ22

LD105P/LD140SK

LDBAAP80

80

3

356

409/438

172/187

368/400

210

168.3

127

31.8

6.4

8-Φ22

LD125P/LD160SK

LDBAAP100

100

4

406

438/550

187/215

418/506

254

200

157

35

6.4

8-Φ26

LD160P/LD190SK

LDBAAP125

125

5

457

550/633

215/262

445/548

279

234.9

186

38.2

6.4

8-Φ26

LD190P/LD210SK

LDBAAP150

150

6

495

633/730

262/300

563/598

318

269.9

216

41.3

6.4

12-Φ26

LD240P/LD270SK

LDBAAP200

200

8

597

730

330

636/666

381

330.2

270

47.6

6.4

12-Φ29

LD270P



注意：

球閥結構長度及連接法蘭尺寸根據JB/T79標準或用戶要求設計制作。

執行器型號***/***分別是氣動執行器雙作用式/單作用式（彈簧復位）。

根據不同閥門扭矩,使用介質適配的執行器型號可能有所不同,相關尺寸隨之變化。

以上執行器配置及數據均采用軟密封（F,N,P）閥門,硬密封閥門的配置及數據請咨詢本公司。
